Дымовые трубы для промышленных котельных
Наша компания, изготавливает и доставляет на объекты качественные промышленные дымоходы. Вашему предприятию необходим дымоход для котельной? Закажите его у нас. Эффективная модульная конструкция обеспечивает быстрый и простой монтаж. Мы изготавливаем сэндвич-дымоходы и коаксиальные трубы из нержавейки. В соответствии с пожеланиями заказчиков специалисты «Промдыма» выполняют монтаж дымовых труб на объекте.
В настоящее время кирпичные дымовые трубы практически повсеместно выходят из употребления, и их место занимают дымоходы из нержавеющей стали. Выигрыш такой замены очевиден.
Материалы, используемые для производства дымоходов
- Изготовление из оцинкованной стали либо из нержавейки марок AISI 409, AISI 304, AISI 321, AISI 316, AISI 310.
- Сталь толщиной 2 мм, 1,5 мм, 1 мм, 0,8 мм, 0,5 мм.
- Теплоизоляция толщиной 100 мм, 50 мм, 25 мм.
- Строение трубы — сталь снаружи, теплоизоляция, сталь внутри.
Преимущества металлических дымоходов для котельных
Дымоходы из листового металла обладают множеством преимуществ по сравнению с устаревшими кирпичными трубами:
- лёгкость изготовления и монтажа;
- эффективность дымоотведения, что приводит к повышению КПД всей отопительной системы;
- существенно меньший вес по сравнению с кирпичом, благодаря чему отпадает необходимость в добавочном упрочнении фундамента;
- высокая прочность и устойчивостью к ветровым деформациям;
- высокая антикоррозионная стойкость;
- длительный эксплуатационный период;
- круглое сечение и гладкие стенки, благодаря чему дым выводится более эффективно, чем через кирпичную трубу.
Грамотный выбор материала для изготовления, учитывает особенности условий её использования, позволяет обеспечить практически неограниченный срок эксплуатации газоотвода. Немаловажная особенность: в трубах круглого сечения практически не возникает завихрений газов, которые могут понижать тягу и препятствовать стабильному отведению продуктов горения.
Расчёт параметров дымовой трубы
Характеристики дымоотводящей трубы должны в точности соответствовать эксплуатационным параметрам котла. Только при этом условии она будет обеспечивать надёжную работу отопительной системы в течение многих лет. Безопасность эксплуатации заложена в требованиях государственных стандартов и нормативных требований. Исходя из перечисленного, наши сотрудники выполняют расчёт дымовой трубы, основываясь на:
- тепловой мощности котельной установки;
- типе используемого топлива;
- особенностях климата в местности, где расположена котельная;
- состоянии грунтов, на которых возведена котельная;
- превалирующих и максимально возможных ветровых нагрузках;
- скорости вывода угарных газов по трубе;
- основных характеристик естественной тяги для трубы.
Произведя расчёты, на основании полученных результатов наши сотрудники предлагают наиболее рациональную для данного случая конструкцию, её высоту, диаметр, количество газовых ходов и т.д.
Порядок выполнения заказа
- На основании полученных от вас характеристик котельной мы выполняем предварительный расчёт стоимости трубы.
- Согласовываем цену, оформляем договор на выполнение работ.
- Изготавливаем дымоходы промышленного назначения по утверждённым чертежам. Материалы и технологии, которые мы используем на производстве, полностью отвечают требованиям госстандарта. Как результат – мы выпускаем надёжную продукцию, которая эксплуатируется в течение многих десятилетий.
- Готовые дымоходы доставляем заказчику. Мы выполняем заказы для теплогенерирующих предприятий во всех регионах России.
Звоните по телефону 8(499)404-28-60, чтобы получить больше информации, обсудить условия поставки и оформить заказ.
Нормы производства дымоходов для котельных
Согласно строгим экологическим стандартам, при строительстве котельных установок, дымовые трубы для них должны способствовать рассеянию продуктов сгорания в воздухе. Этот норматив действует для любых видов топлива и продуктов горения, от углекислого газа до окисей азота.
Ещё одно требование заключается в обеспечении качественной тяги дымоходов, так как она жизненно необходима для стабильного функционирования отопительных агрегатов. Внутренние стенки дымовых труб должны быть безукоризненно гладкими и ровными, чтобы на них не оседала копоть и сажа. Скопление твёрдых остатков приводит к постепенному засорению газохода, из-за чего нарушается нормальный режим работы отопительной системы и резко возрастает риск её неисправности.
Требования к дымовым трубам промышленных котельных
- Дымоход, установленный в котельной, должен быть оборудован теплоизолирующим слоем достаточной толщины, чтобы избежать оседания на стенках трубы едкого кислотного конденсата.
- Диаметр дымохода должен быть достаточно большим, чтобы обеспечивать выведение газов при максимальной подаче топлива на горелки.
- Необходимо выбрать наиболее надёжный материал для изготовления дымохода, основными качествами которого являются высокая коррозионная стойкость, устойчивость к жару внутренней стенки и стойкость к промерзанию наружной стенки.
Высота верхнего среза дымовыводящей трубы должна не менее чем на пять метров возвышаться над коньком крыши любого здания, расположенного на расстоянии до 25 метров от котельной или топочной – таково требование российских СНиП. Однако на практике высота зависит, скорее, от зольности и сернистости топлива, используемого в котельной, и от объёмов его сжигания. Чем выше в топливе содержание серы и минеральных компонентов, чем выше производительность топки – тем более высокой должна быть дымовая труба.
За десятилетия эксплуатации был выработан стандарт соотношения высоты трубы и её сечения, в зависимости от материала, используемого для её возведения.
- При возведении трубы из кирпича её сечение варьирует в пределах от 0,6 м до 3 м, а высота – от 30 м до 70 м.
- При изготовлении трубы из стали толщиной 3-15 мм сечение выбирают в пределах от 0,4 м до 1 м, а высоту – от 30 м до 40 м.
Диаметр трубы, предназначенной для котельной на крупном объекте промышленности, может достигать даже 10 м, а её высота – 300 м. Трубы, высотой не достигающие 30 м, можно устанавливать только на небольших котельных, сжигающих в течение суток не более 5 тонн топлива высокой зольности. Следует учесть, что при высоком содержании серы в топливе срок службы трубы будет очень небольшим – не выше 5-7 лет.
Компания «Промдым» изготавливает дымовые трубы и комплектующие для котельных в строгом соответствии с перечисленными требованиями. Наши изделия полностью отвечают параметрам, закреплённым в российских нормативных документах.
Разновидности труб для котельных
Наша компания изготавливает для промышленных котельных дымоходы в разных вариантах конструкции. Обратитесь к нашим менеджерам-консультантам, чтобы получить квалифицированную помощь в выборе оптимальной разновидности дымоотводящей трубы. Наш каталог предлагает несколько видов модульных дымовых труб, различающихся способом установки.
На ферме
Дымовая труба закрепляется на металлической ферме с трёх либо четырёх сторон. Такой способ предназначена для наружной установки. Возможен монтаж нескольких дымовыводящих труб в одной ферме, благодаря чему достигается существенная экономия металла. Оптимальный диаметр трубы на ферме составляет 300-400 мм при высоте от 8 до 30 метров. Дымовые трубы на фермных конструкциях могут устанавливаться в регионах с повышенной сейсмической активностью и на болотистых нестабильных почвах.
На растяжках
Стальная труба закрепляется несколькими поясами растяжек в виде металлических тросов, число которых определяется высотой трубы и её диаметром. Основание трубы закрепляется в специальной корзине из анкеров, стационарно забетонированных в фундаментную конструкцию. Диаметр трубы выбирается в пределах от 300 мм до 1200 мм, высота – не ниже 12 м, но не выше 45 м. Конструкция оптимальна для сейсмически активных регионов.
Пристенные
Труба, закреплённая на фасаде здания возле стены, считается наиболее устойчивым вариантом конструкции. Закрепление на фасаде выполняется при помощи анкеров, заложенных в массив стены, на которые надеты хомуты с эластичными виброгасящими прокладками. Как правило, фасадная труба всегда хорошо утеплена: дымоотводящая труба обложена теплоизолирующим негорючим материалом, поверх которого собрана наружная стальная обшивка. Преимущество фасадной трубы заключается в возможности периодической прочистки нижней части от скопления конденсата и сажи.
Особенности изготовления дымовых труб

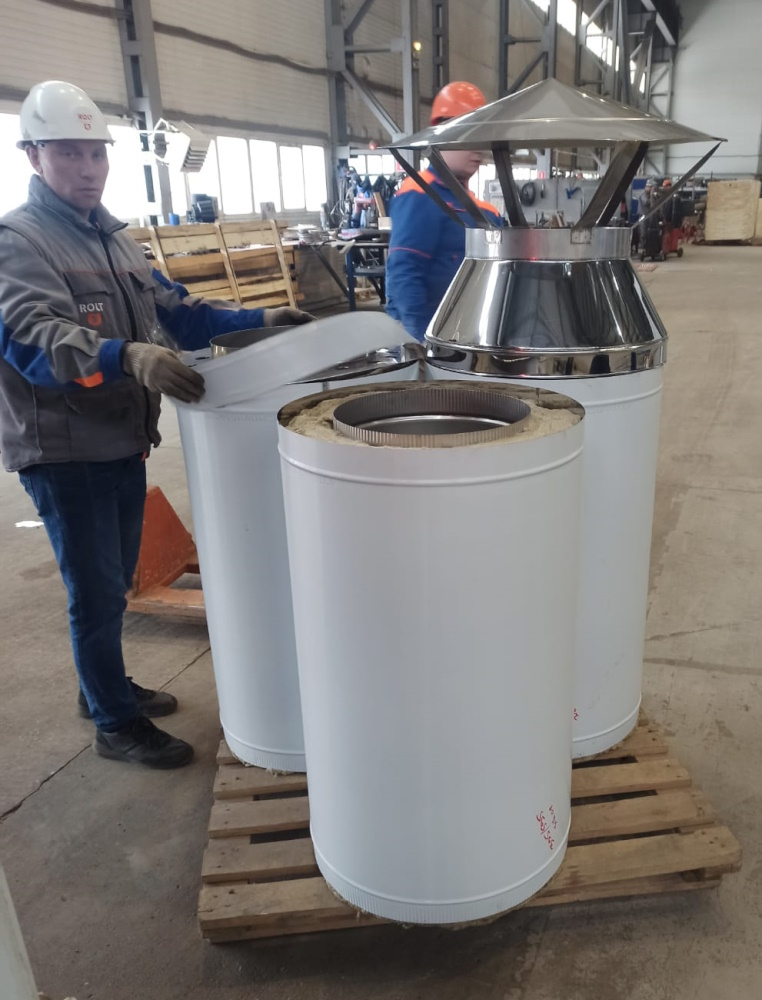

Для дымоотводящих труб промышленного назначения используются материалы надлежащего качества, характеристики которых отвечают расчётным показателям. Это оцинкованная листовая сталь либо нержавеющая сталь. В качестве утеплителя устанавливается базальтовая или стеклянная вата. Для закупки материалов мы обращаемся к проверенным поставщикам, которые в течение многих лет обеспечивают нас металлом, утеплителем и другими материалами.
На производственном участке трудятся квалифицированные инженеры и рабочие специалисты с многолетним опытом. Производственные мощности завода «Промдым» оснащены современным оборудованием, которое обеспечивает высокий уровень качества и стабильную работу нашего предприятия.
В соответствии с проектными чертежами, из металлопрофиля нарезается необходимое количество заготовок.
При помощи кондукторов для закрепления базовых узлов сборки размещаются основные детали, после чего сборочные узлы закрепляются сварочным аппаратом.
Конструкция проходит проверку, устраняются изгибы и деформации, не соответствующие проекту. По окончании контроля выполняется окончательная сборка изделия при помощи сварки.
Финишный контроль качества необходим, чтобы удостовериться в надёжности конструкции и соответствии проектной документации. Затем модули трубы отгружают и транспортируют на объект заказчика. Без прохождения контроля оформление транспортных документов и погрузка изделия невозможны.
От чего зависит цена производства трубы для промышленного котла
На стоимость влияют следующие параметры:
- характеристики котельной
- тип дымохода и материал
- сроки изготовления. Можно выбрать экспресс вариант
Примеры смет на изготовление дымовых труб для различных котельных
| Дымоход на газовый/твердотопливный котел Ду 500 мм | |||
| Наименование | Цена за шт, руб | Количество | Стоимость, руб |
| Труба 1000 мм сэндвич 500х580 409 1.0 мм/ 430 0.5 мм | 13600 | 13 | 176800 |
| Труба 500 мм сэндвич 500х580 409 1.0 мм/ 430 0.5 мм | 8250 | 1 | 8250 |
| Старт сэндвич 500х580 409 1.0 мм/ 430 0.5 мм | 5700 | 1 | 5700 |
| Тройник 90 гр. 500х580 409 1.0 мм/ 430 0.5 мм | 14500 | 1 | 14500 |
| Монтажная площадка 500х580 409 1.0 мм/ 430 0.5 мм | 10500 | 3 | 31500 |
| Кронштейн опоры L750 | 3000 | 3 | 9000 |
| Оголовок сэндвич 500х580 409 1.0 мм/ 430 0.5 мм | 5000 | 1 | 5000 |
| Хомут обжимной 580 430 0.5 мм | 550 | 17 | 9350 |
| Итого | 260100* | ||
| Дымоход на дизельный котел Ду 300 мм | |||
| Цена за шт, руб | Количество | Стоимость, руб | |
| Труба 1000 мм сэндвич 300х380 316 0.5 мм/ 430 0.5 мм | 8600 | 13 | 111800 |
| Труба 500 мм сэндвич 300х380 316 0.5 мм/ 430 0.5 мм | 5200 | 1 | 5200 |
| Старт сэндвич 300х380 316 0.5 мм/ 430 0.5 мм | 3200 | 1 | 3200 |
| Тройник 90 гр. сэндвич 300х380 316 0.5 мм/ 430 0.5 мм | 12300 | 1 | 12300 |
| Монтажная площадка 300х380 316 0.5 мм/ 430 0.5 мм | 5000 | 3 | 15000 |
| Кронштейн опоры L400 | 1500 | 3 | 4500 |
| Оголовок сэндвич 300х380 316 0.5 мм/ 430 0.5 мм | 2750 | 1 | 2750 |
| Хомут обжимной 380 430 0.5 мм | 400 | 17 | 6800 |
| Итого | 161550* | ||
| Дымоход на газовый котел Ду 200 мм | |||
| Цена за шт, руб | Количество | Стоимость, руб | |
| Труба 1000 мм сэндвич 200х280 430 0.5 мм/ 430 0.5 мм | 4100 | 13 | 53300 |
| Труба 500 мм сэндвич 200х280 430 0.5 мм/ 430 0.5 мм | 2400 | 1 | 2400 |
| Старт сэндвич 200х280 430 0.5 мм/ 430 0.5 мм | 1550 | 1 | 1550 |
| Тройник 90 гр. сэндвич 200х280 430 0.5 мм/ 430 0.5 мм | 5000 | 1 | 5000 |
| Монтажная площадка 200х280 430 0.5 мм/ 430 0.5 мм | 3000 | 3 | 9000 |
| Кронштейн опоры L400 | 1500 | 3 | 4500 |
| Оголовок сэндвич 200х280 430 0.5 мм/ 430 0.5 мм | 1800 | 1 | 1800 |
| Хомут обжимной 280 430 0.5 мм | 300 | 17 | 5100 |
| Итого | 82650* | ||
* - Стоимость ориентировочная. Для каждой котельной необходимо проводить индивидуальный расчет
