Комплект коллективного дымохода

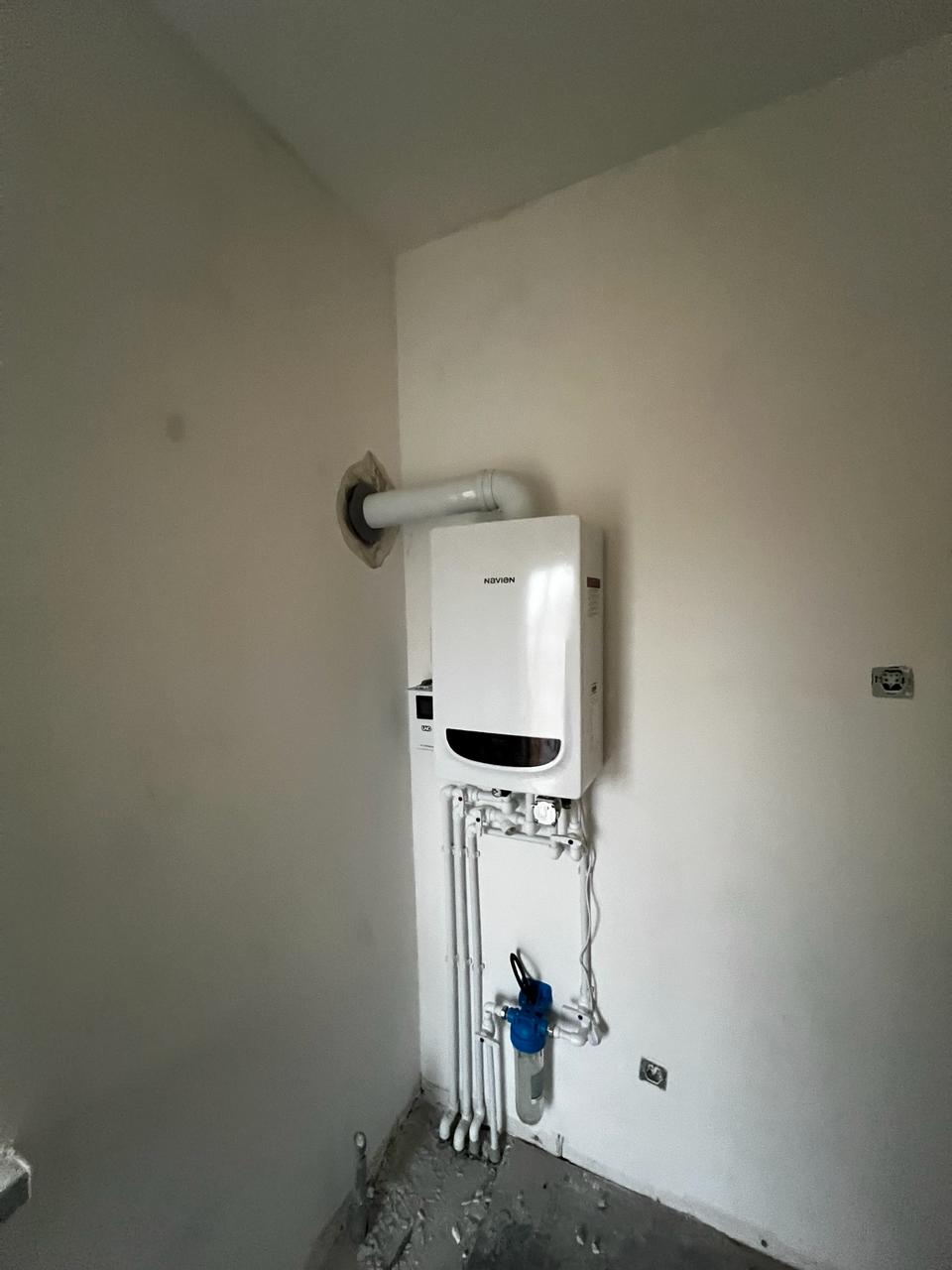

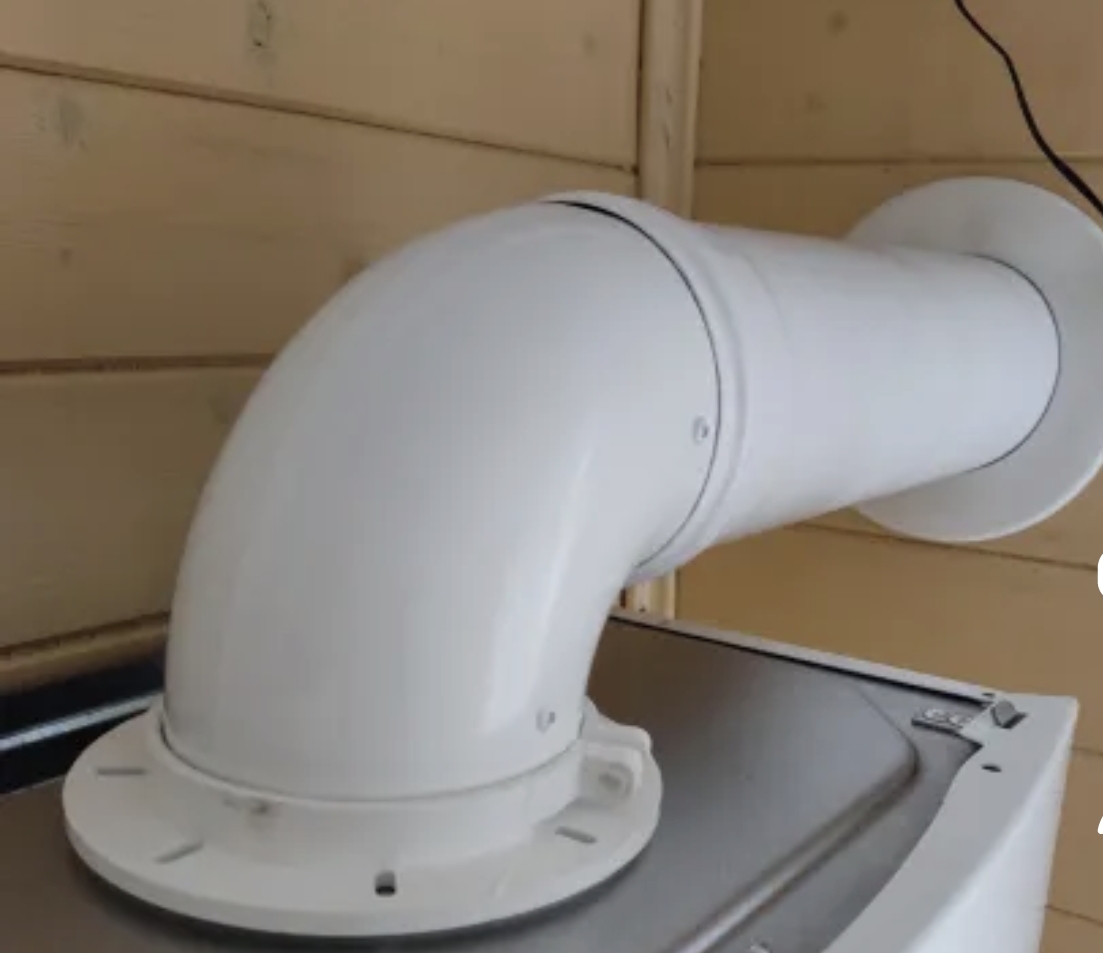

Комплект коллективного дымохода — популярная позиция в многоэтажном строительстве с индивидуальным поквартирным отоплением. На газовые настенные котлы подключение дымохода в общий стояк происходит через коаксиальный дымоход ф60/100 или ф80/120 в зависимости от модели котла.
Как происходит подключение коаксиальной трубы в тройник коллективного дымохода?

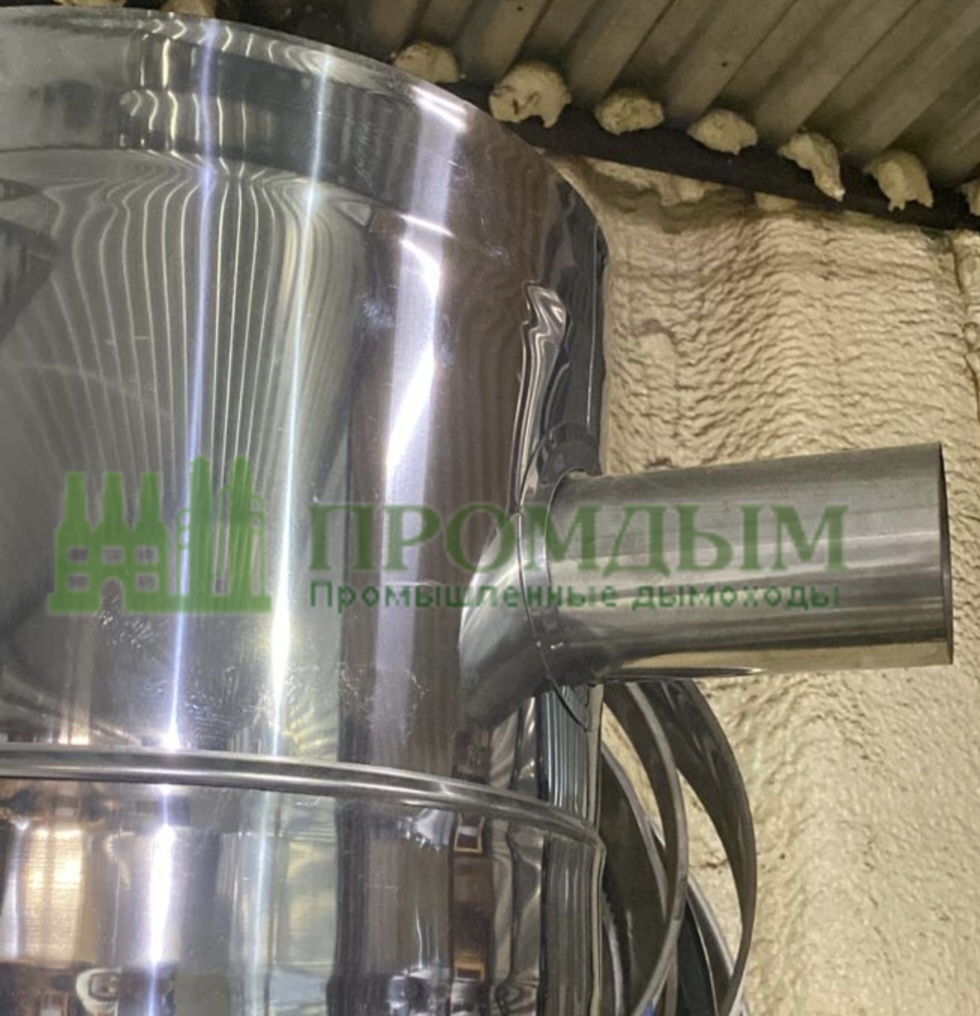

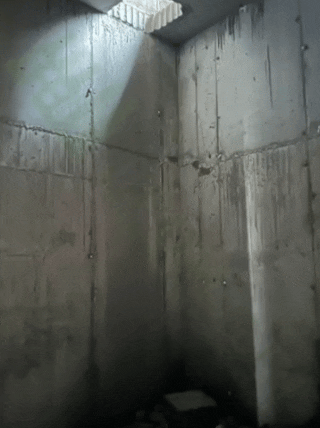

Основной стояк коллективного дымохода проходит в шахте (вентиляции), всегда имеет стандартное сечение 50х50 или 40х40, в самой шахте пробивается сквозное отверстие под вывод носа (врезки) трубы на расстоянии не менее 200 мм, нос врезкой ф60 или ф80 подсоединяется к коаксиальной трубе, как на примере выше ☝

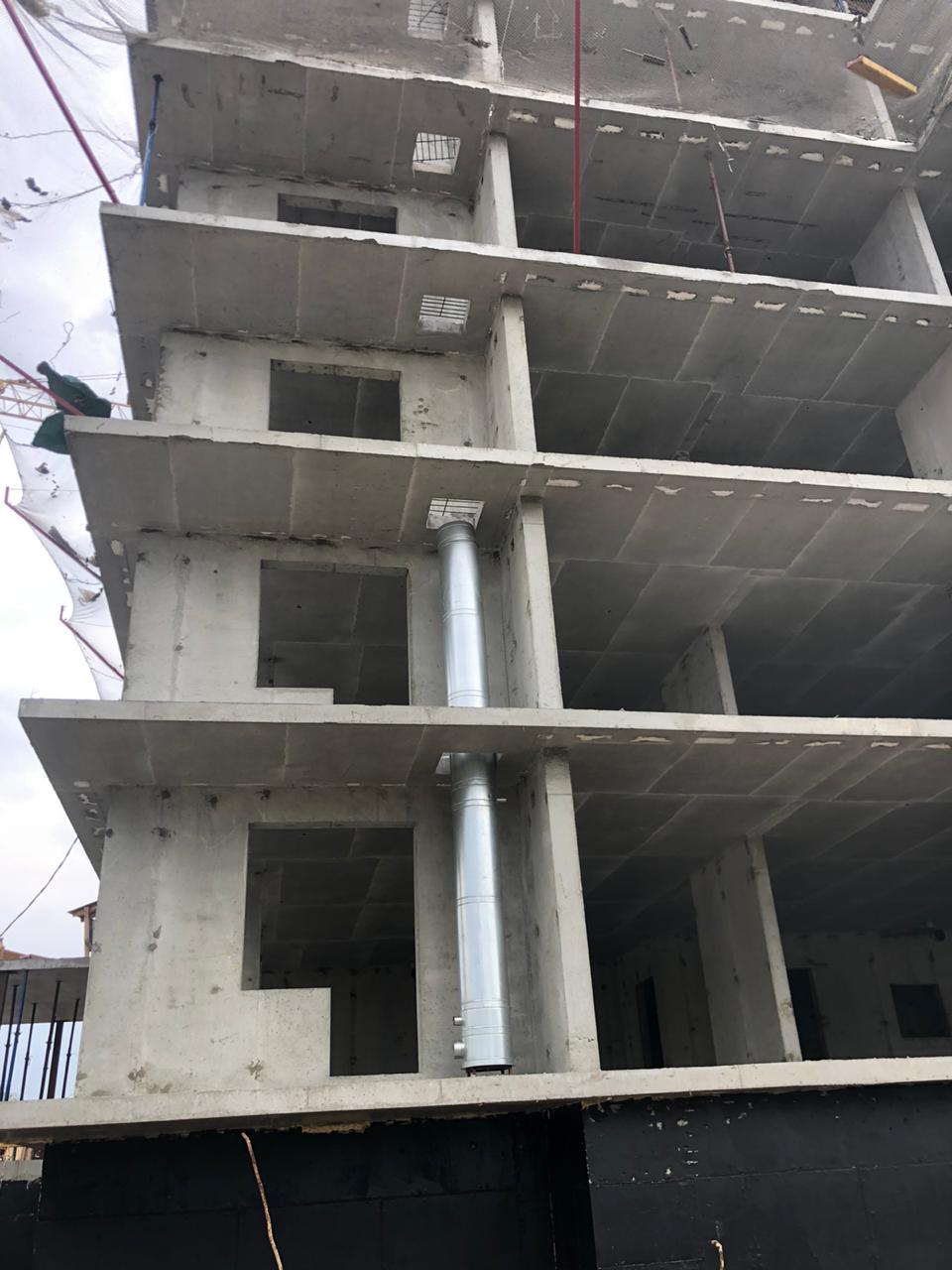

По всей длине шахты протягивается дымоходная коаксиальная труба от крыши до подвала, на каждом этаже устанавливается стеновое крепление, тройник с врезкой ф60 или ф80, в подвальной части ставят опору с отводом конденсата, тройник ревизию и перепускной.
Какие варианты опоры коаксиального дымохода возможны?
Опоры бывают нескольких вариантов, и каждый определяется по высоте шахты и нагрузке. Чем выше дом, тем больше нагрузка из-за высоты вертикального стояка общего дымохода.

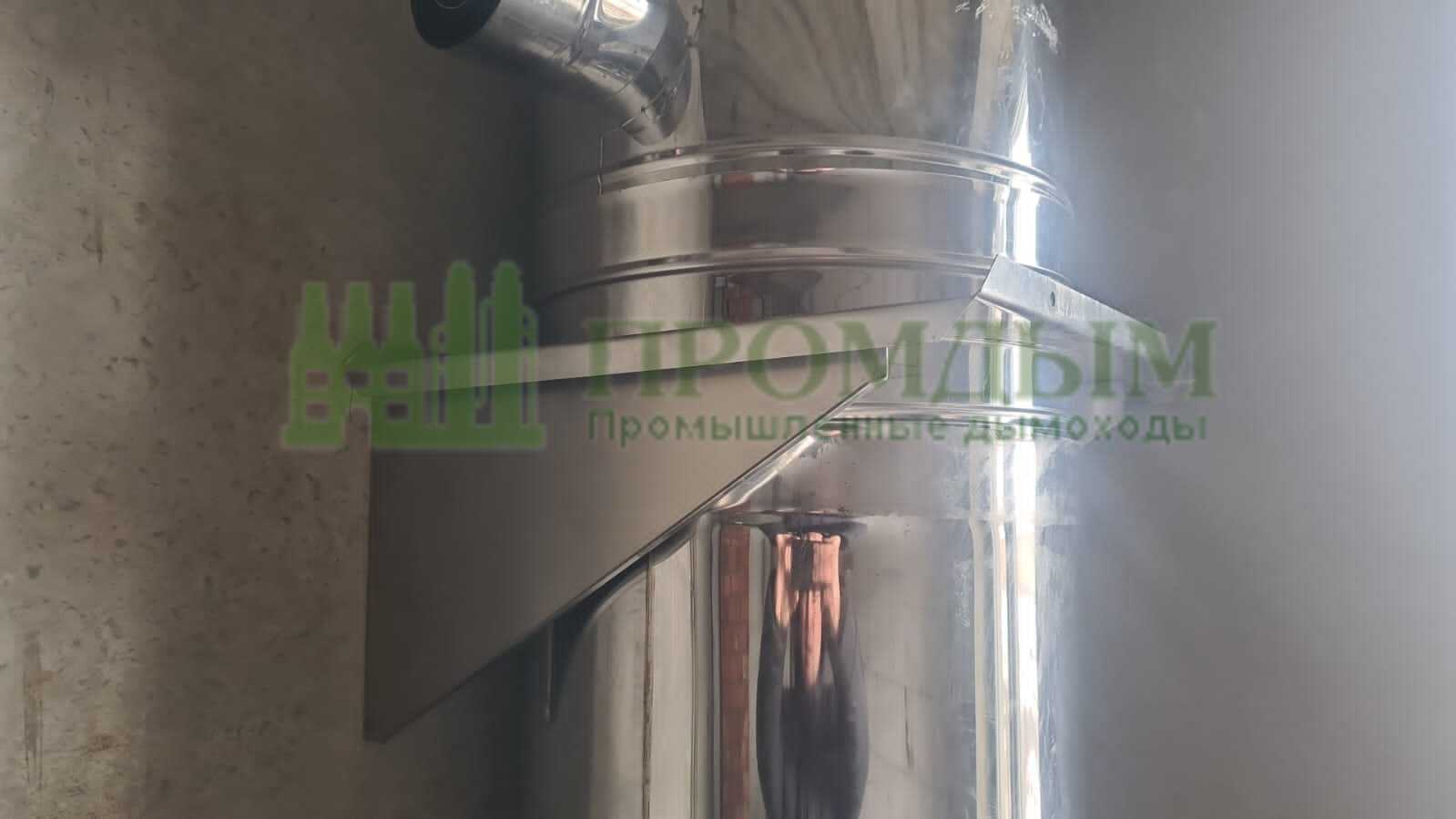

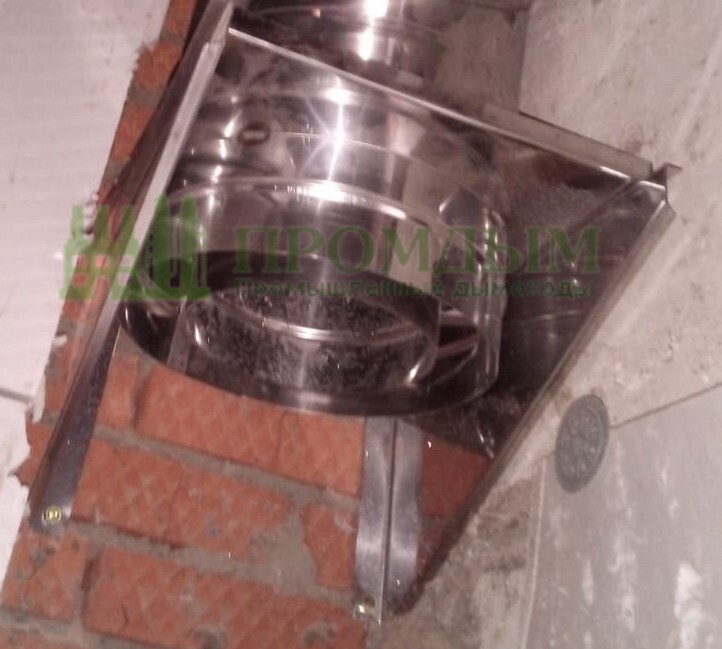

Опора стеновая (консольная) — два нержавеющих уголка с вылетом L400 мм и на ней монтажная площадка. Подходит под высоту дымохода не более 10 метров с обязательной установкой стенового крепления на каждом этаже.

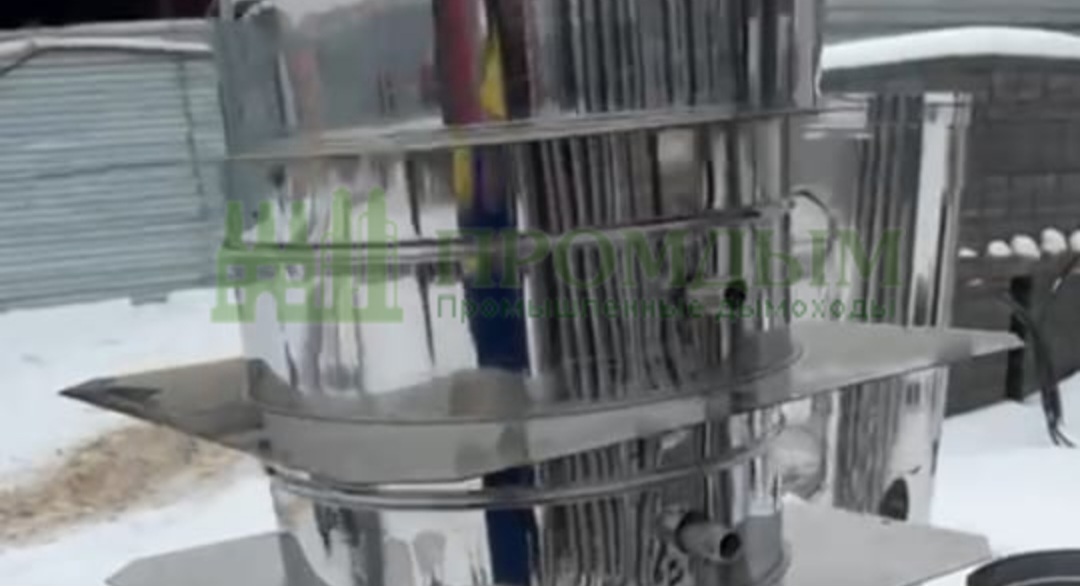

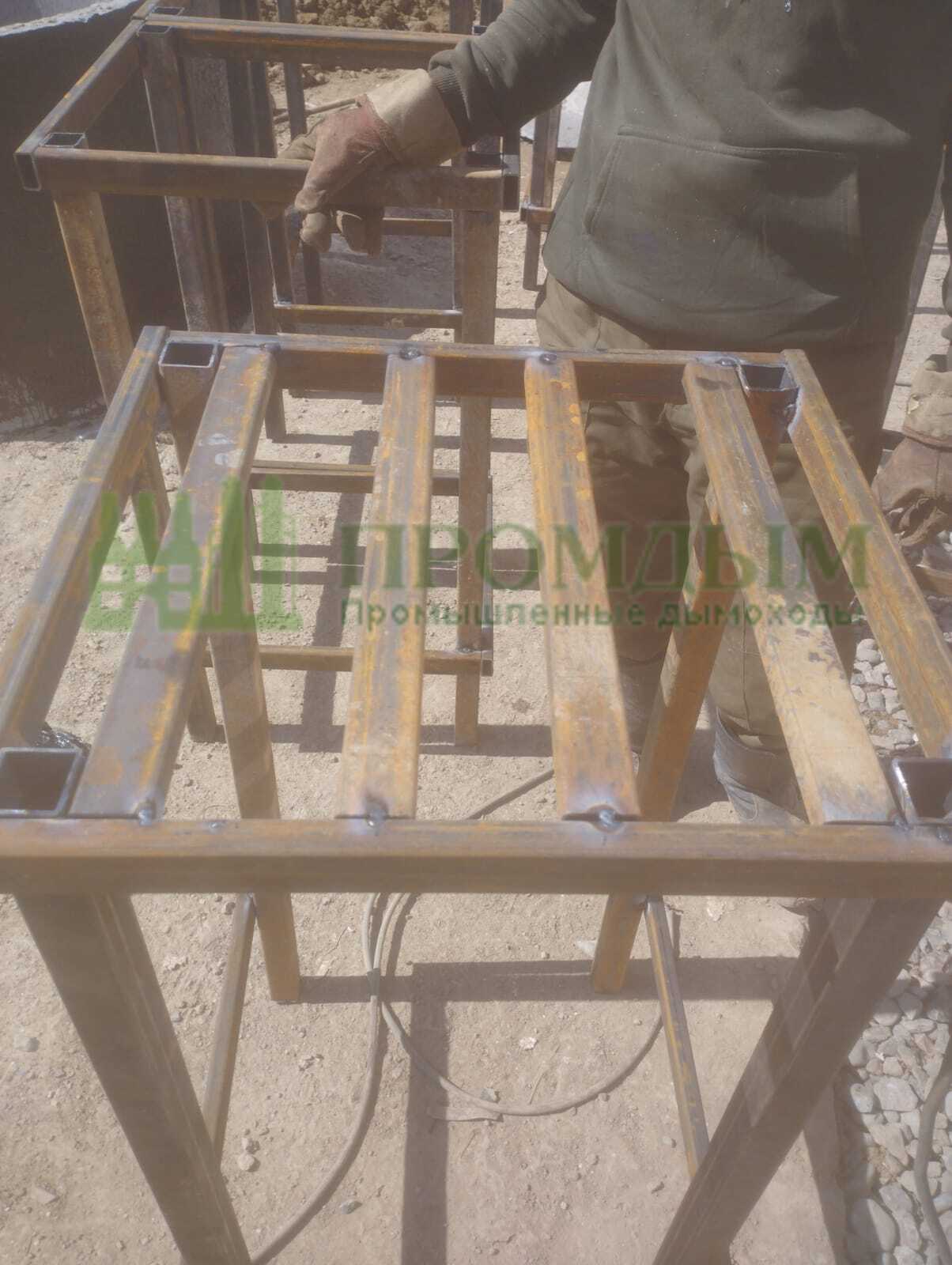

Опора напольная — монтажная площадка П-образная с отводом конденсата в бок. Подходит под высоту дымохода более 15 метров с обязательной установкой стенового крепления на каждом этаже. Установить можно на бетон, кирпичную кладку или на напольную металлоконструкцию сваренную из бокса.
Какие бывают коллективные дымоходы ?

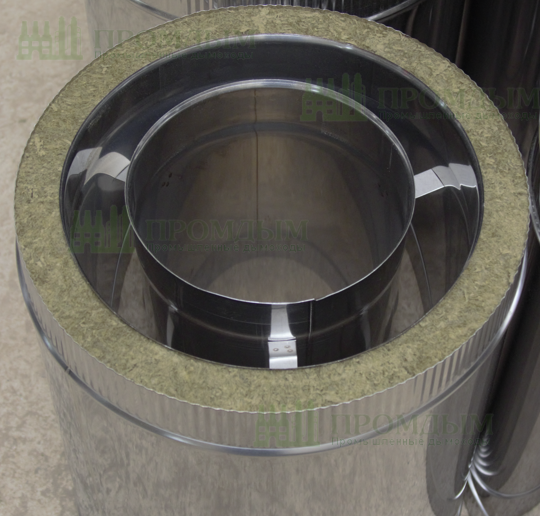

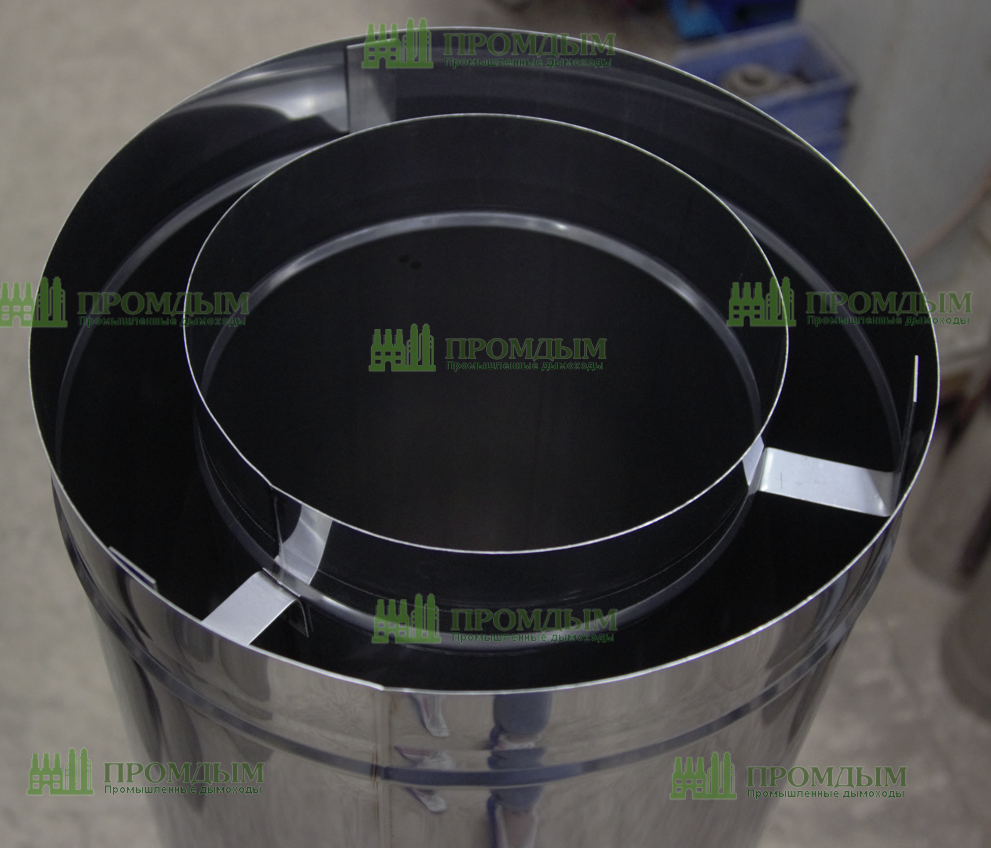

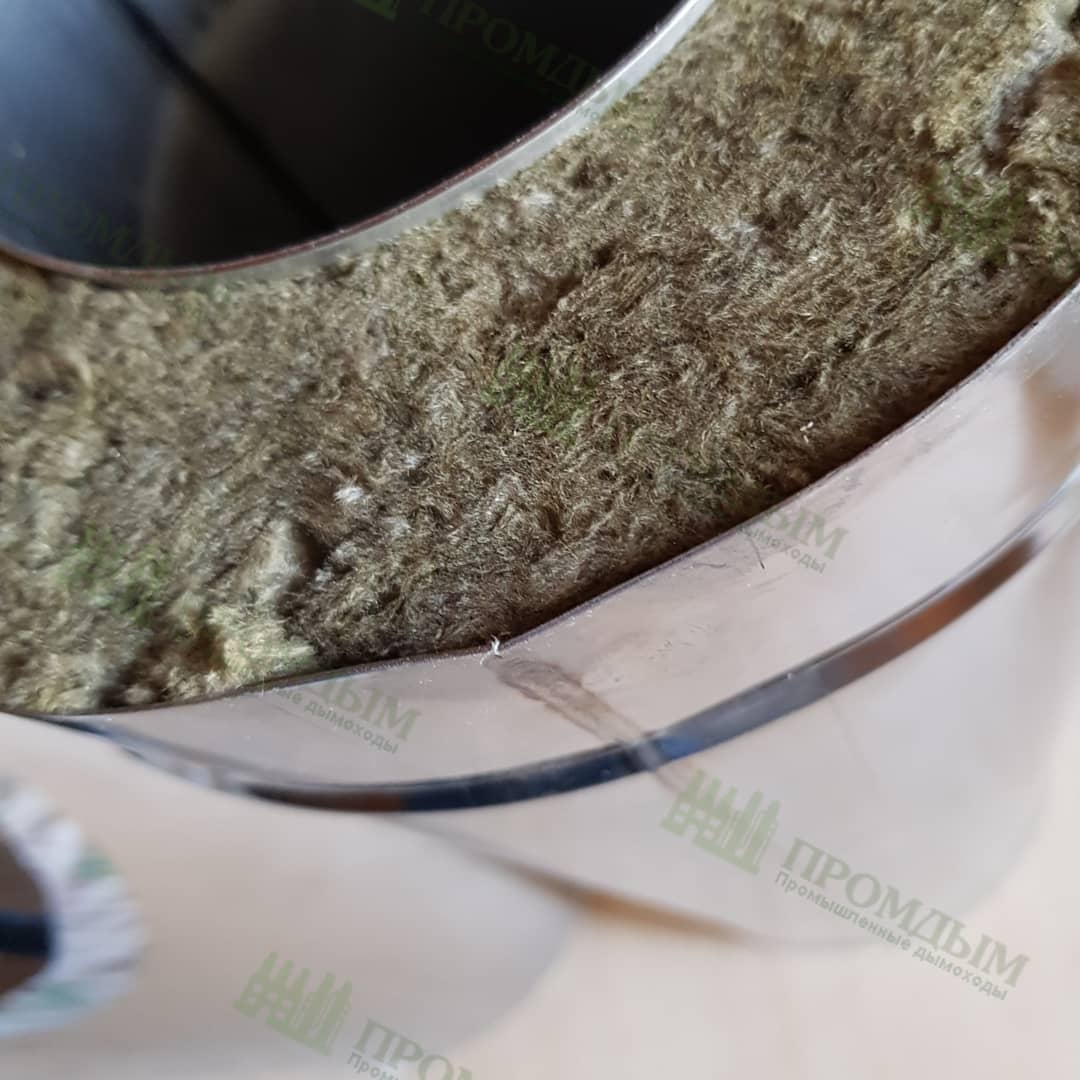

Дымоходы бывают двухконтурные утепленные (сэндвич), двухконтурные без изоляции, трехконтурные утепленные, одноконтурные без изоляции.
Трехконтурные дымоходы используются в атмосферных котлах, каждый контур трубы отвечает за определенную функцию. Внутренний контур — отвод дымовых газов, средний — подача воздуха (циркуляция), а наружный уменьшает преобразования конденсата путем медленного охлаждения и защищает от перегрева внешних поверхностей.
Двухконтурные дымоходы используются в газовых котла. Внутренний контур — отвод дымовых газов, а наружный уменьшает преобразования конденсата путем медленного охлаждения и защищает от перегрева внешних поверхностей.
Двухконтурные дымоходы без изоляции используются в атмосферных котлах малой мощности ЭКОНОМ. Внутренний контур — отвод дымовых газов, а наружный уменьшает преобразования конденсата путем медленного охлаждения и защищает от перегрева внешних поверхностей.

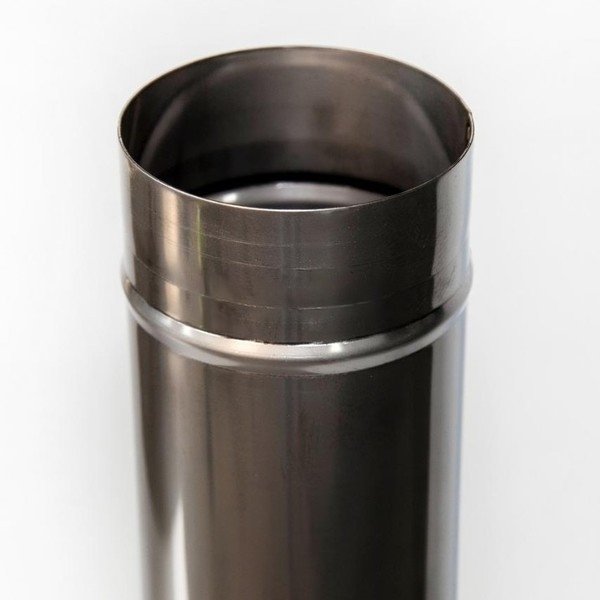

Одноконтурные дымоходы без изоляции используются в газовых котлах малой мощности ЭКОНОМ. Внутренний контур — отвод дымовых газов.
Каждый такой набор можно приобрести у нас на производстве;
- Трехконтурные дымоходы — посмотреть
- Двухконтурные дымоходы сэндвич — посмотреть
- Двухконтурные дымоходы без изоляции — посмотреть
- Одноконтурные дымоходы без изоляции — посмотреть
Если Вы не знаете, какой набор нужен, или есть спецификация и по ней необходимо просчитать стоимость.
