Дымовая труба сэндвич ф250×330 5 метров

Материалы дымохода

Нержавеющая сталь AISI

Нерж.1 мм 409/Нерж.0.5 мм 430

Марка теплоизоляции

IZOVOL 40 мм, Т90, температура 680

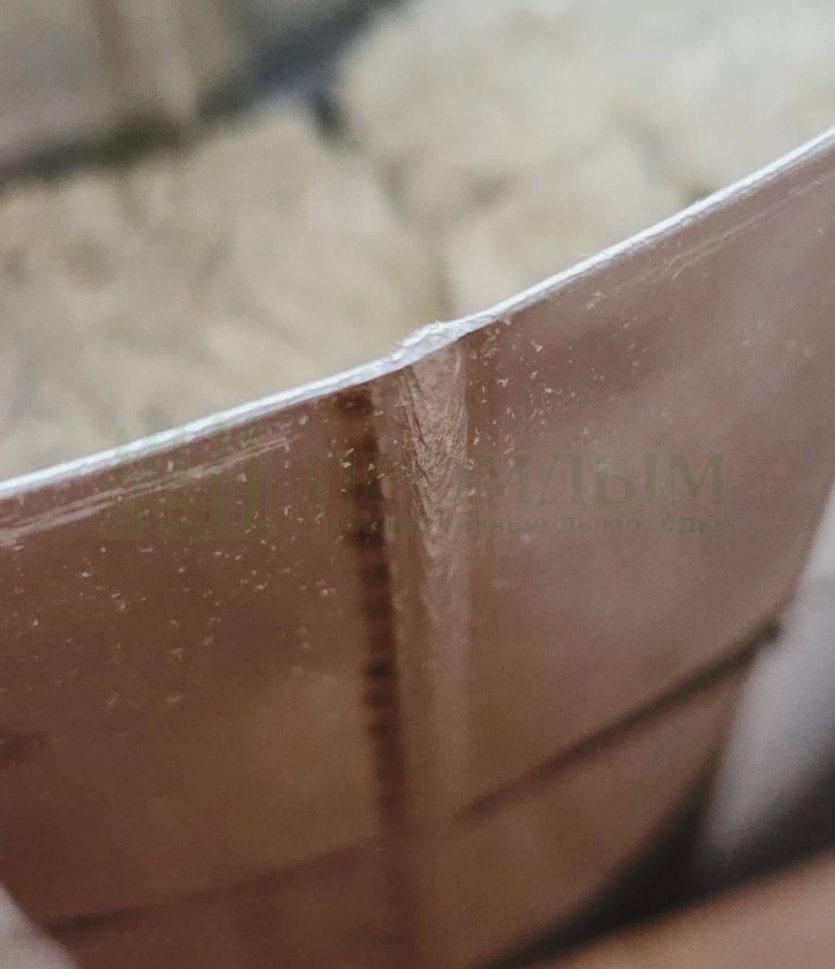

Шов - сварной, стык - раструб

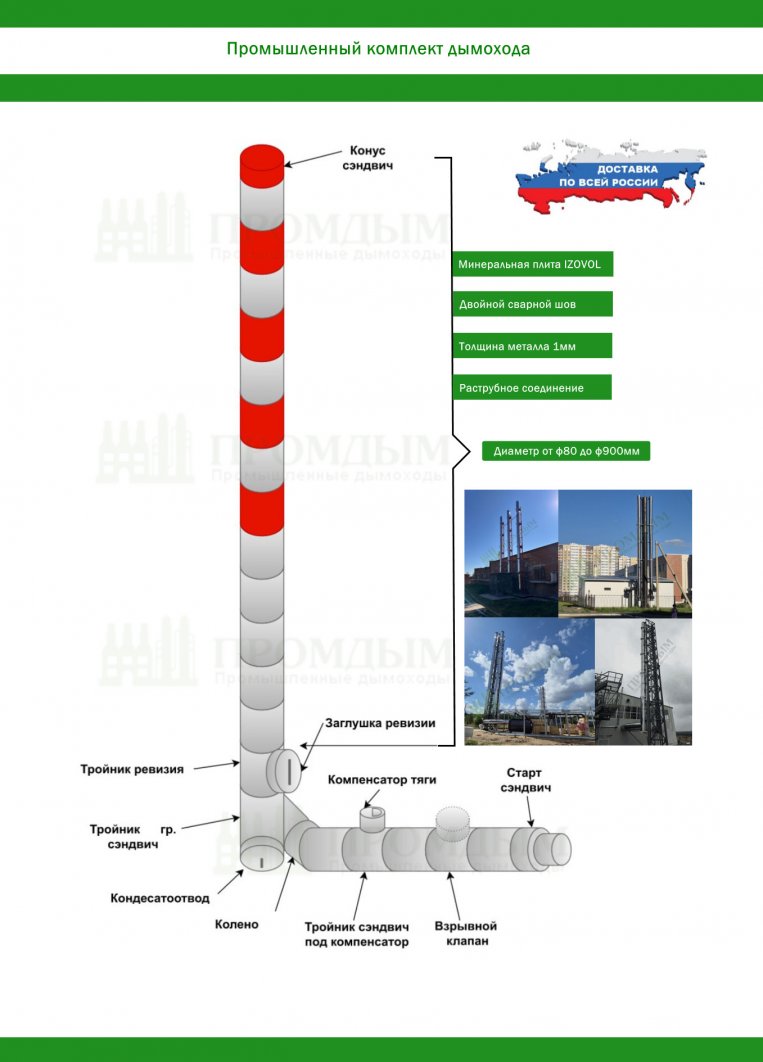

Комплект дымохода сэндвич для крепления к фасаду или на металлоконструкции

Состав заказа на ф250×330 :

1. Старт сэндвич ф250×330 – 1 шт
2. Труба сэндвич 1м ф250×330  –  6 шт
3. Юбка ф250×330 –2 шт
4. Тройник сэндвич 90гр ф250×330 – 1 шт
5. Площадка монтажная ф250×330 – 2 шт
6. Опоры стеновая под площадку 400мм – 2 шт
7. Крепление стеновое ф330 – 1 шт
8. Оголовок с зонтом ф250×330 – 1 шт
9. Хомут ф330 – 12 шт
10. Кондесатоовод ф330 – 1 шт
11. Тройник ревизия ф250×330 – 1 шт

Данный комплект дымовых труб сэндвич применяется :

• Промышленные твердотопливные и газовые котлы
• Котлы комбинированного типа
• Осушительные камеры
• Воздуховоды

Инструкция по сборке промышленного дымохода

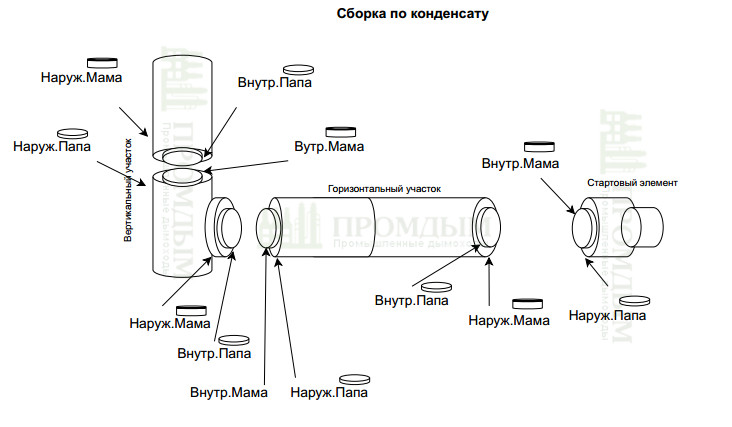

Сборку дымохода нужно производить по направлению — горизонтальный участок от котла по дыму, а вертикальный по конденсату (важно соблюдать раструбы мама/папа). До начала сборки сэндвич-труб рекомендуется провести разметку и отметить каждый стык цифрами или иными обозначениями, указывающими очередность сборки, а также сверить направления стыков.



Монтаж дымохода от котла лучше выполнять поэтапно;

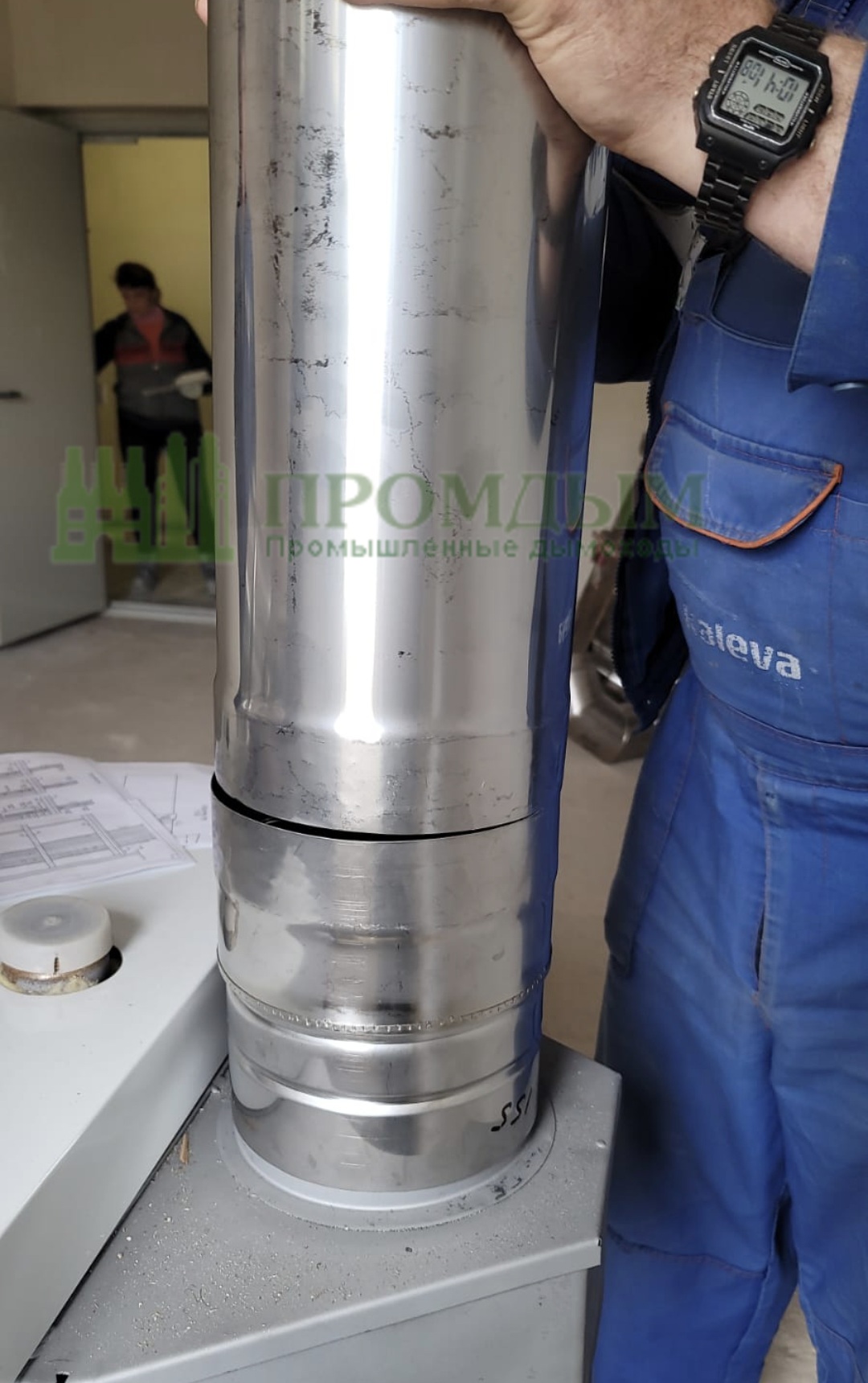

1. Установить старт сэндвич  моно частью к патрубку котла (предварительно смазать жаростойким герметиком стык патрубка котла),  а сэндвич в сторону дымохода

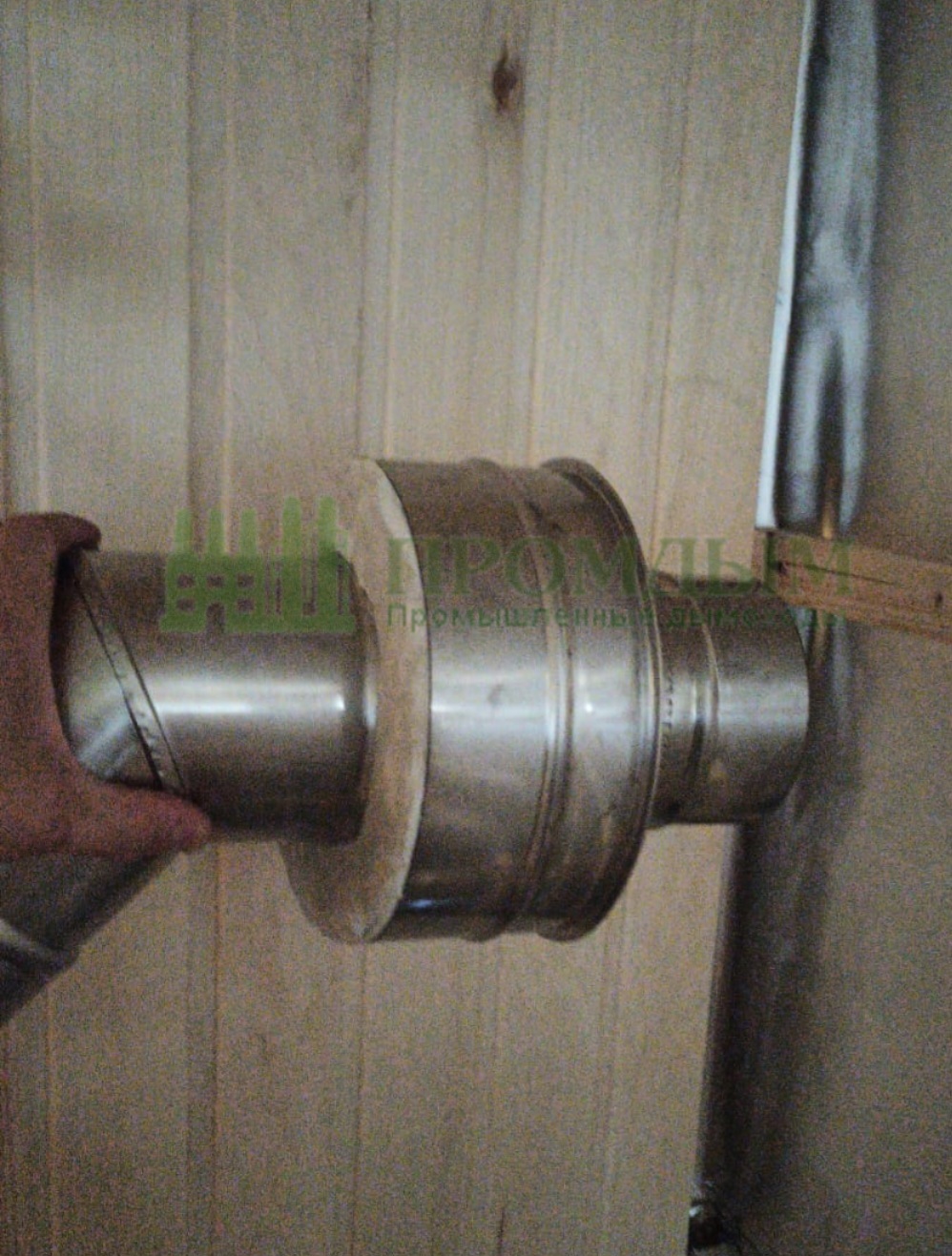

►Ошибки при установке старт сэндвича

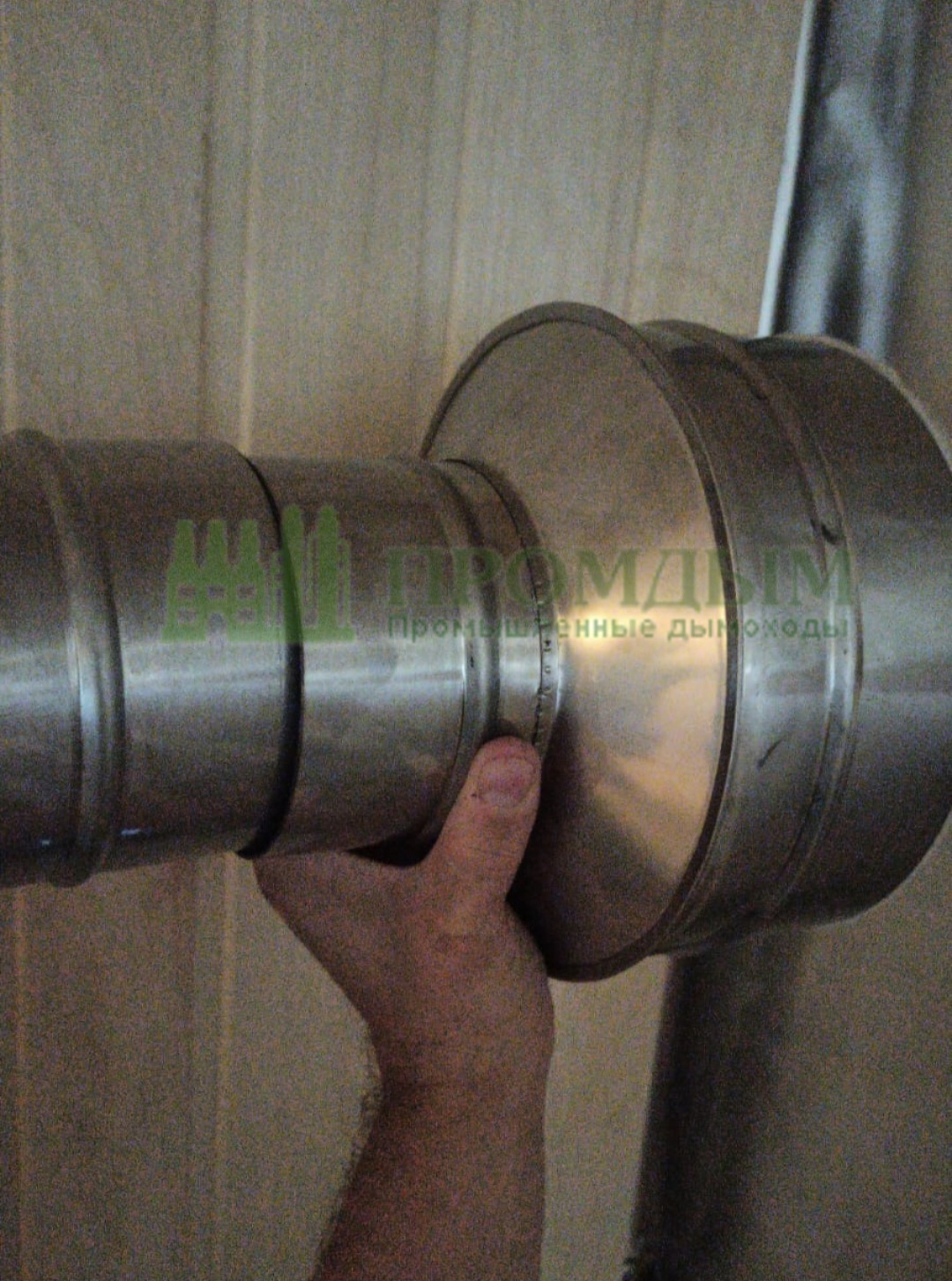

2.Установить старт сэндвич  моно частью к патрубку котла,  а сэндвич в сторону дымохода
