Комплект промышленного дымохода

Сборку дымохода нужно производить по направлению — горизонтальный участок от котла по дыму, а вертикальный по конденсату (важно соблюдать раструбы мама/папа). До начала сборки сэндвич-труб рекомендуется провести разметку и отметить каждый стык цифрами или иными обозначениями, указывающими очередность сборки, а также сверить направления стыков.

Монтаж горизонтального участка (газоход) дымохода от котла лучше выполнять поэтапно (внутренние работы);

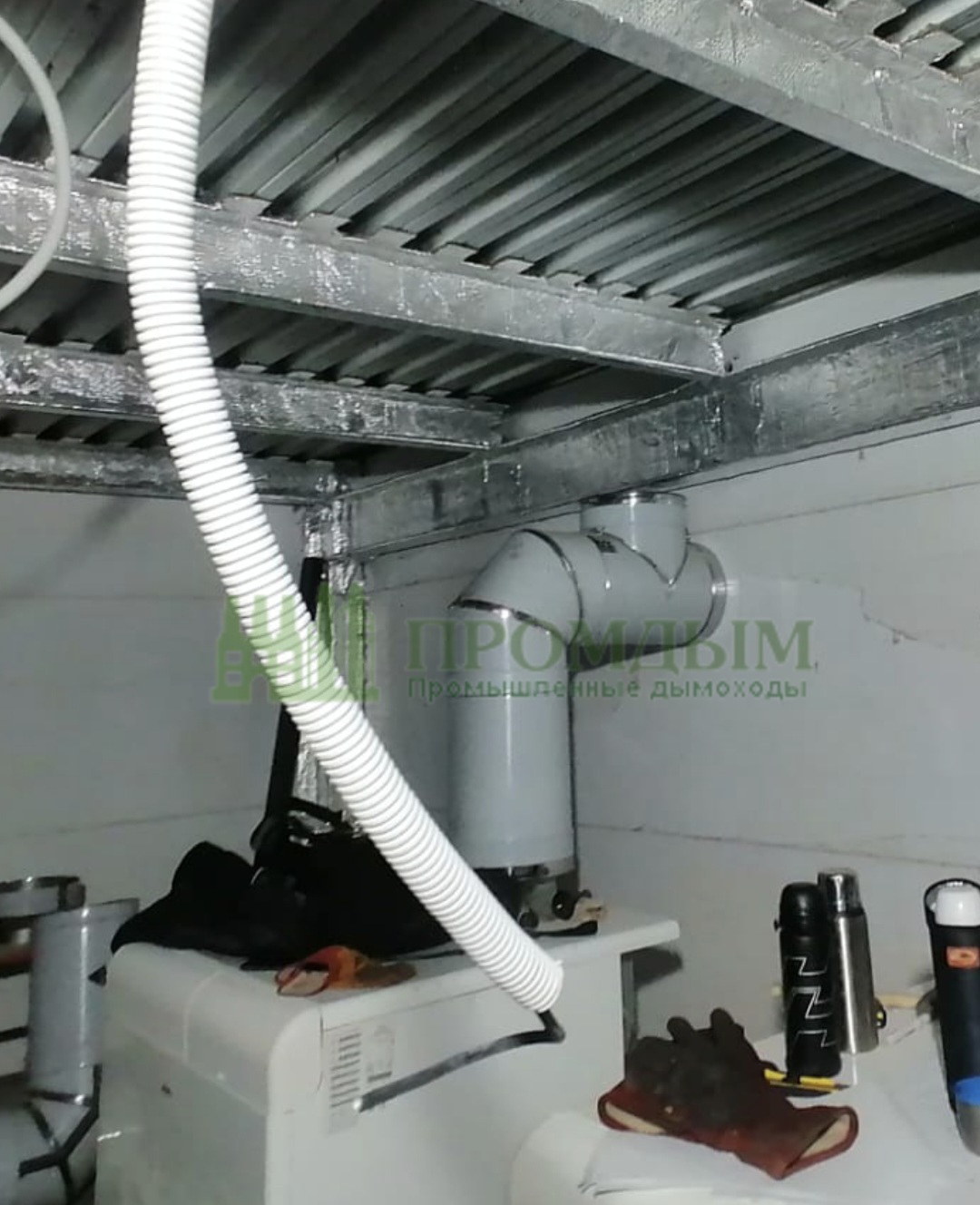

1.Установить старт сэндвич моно частью к патрубку котла (предварительно смазать жаростойким герметиком стык патрубка котла), а сэндвич в сторону дымохода.

►Ошибки при установке старт сэндвича — установка одинаковыми стыками (мама/мама) или (папа/папа). В таком случае Вы не сможете соединить две части, трубу моно или сэндвич нужно будет развернуть наоборот.

2.От старт сэндвич выйти коленом под 90 гр. или прямым участком в зависимости от расположения патрубка котла. Он может находиться сверху или сбоку.

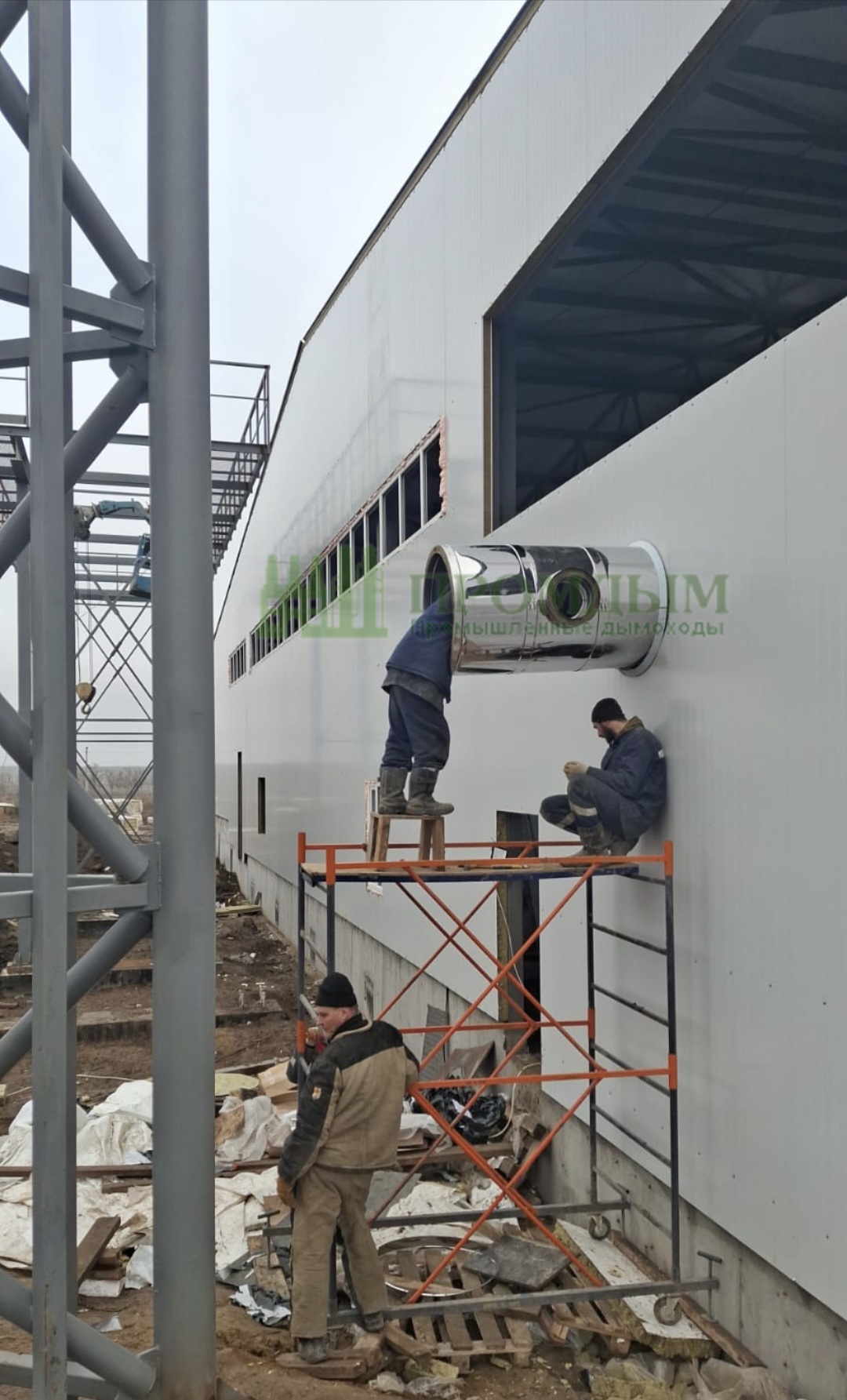

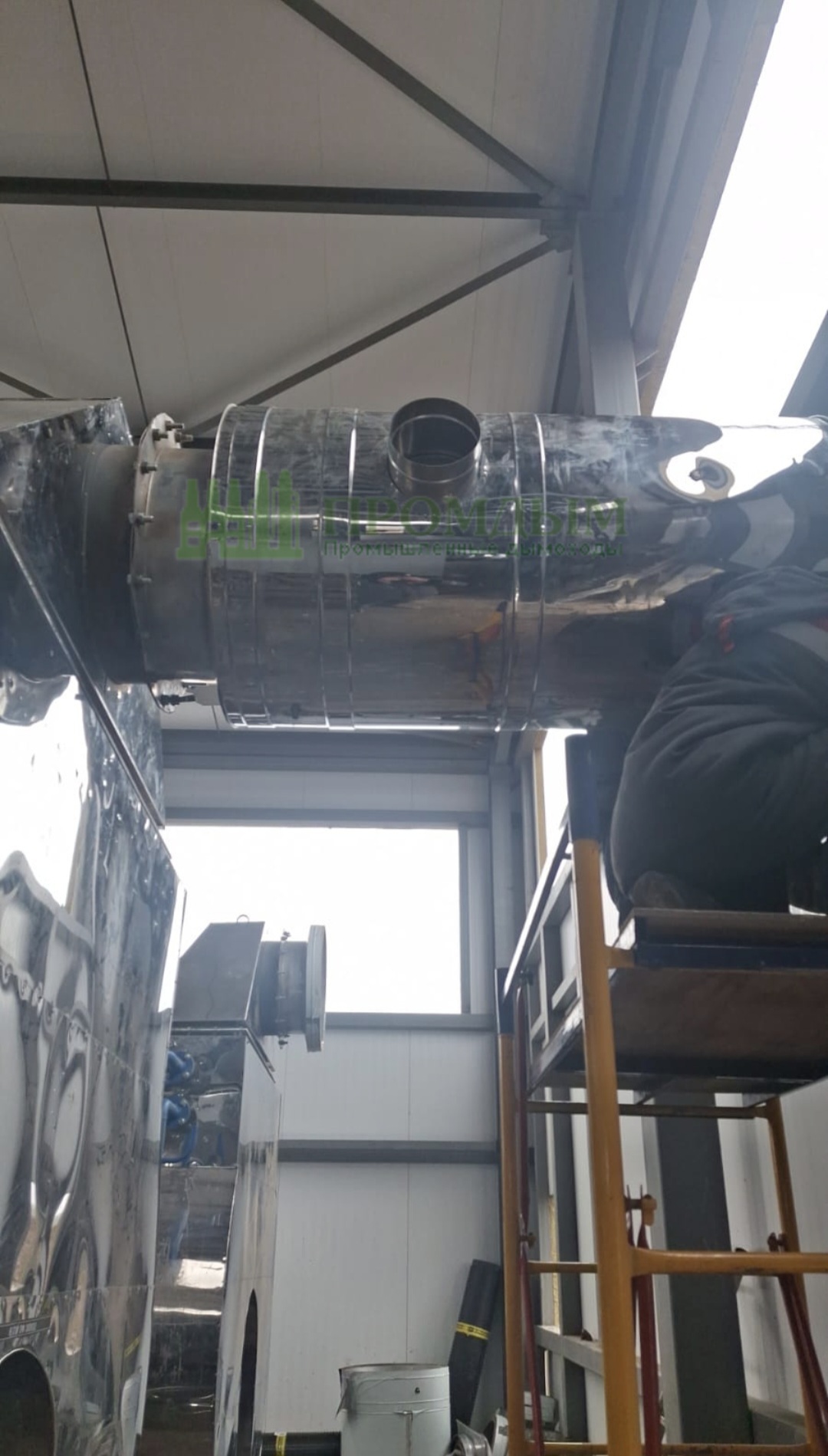

3.Вывести горизонтальный участок через стену на улицу (отверстия в стене можно закрыть юбкой) в тройник 90гр или 45гр в зависимости от комплектации.

Монтаж вертикального участка дымохода от тройника (внешние работы);

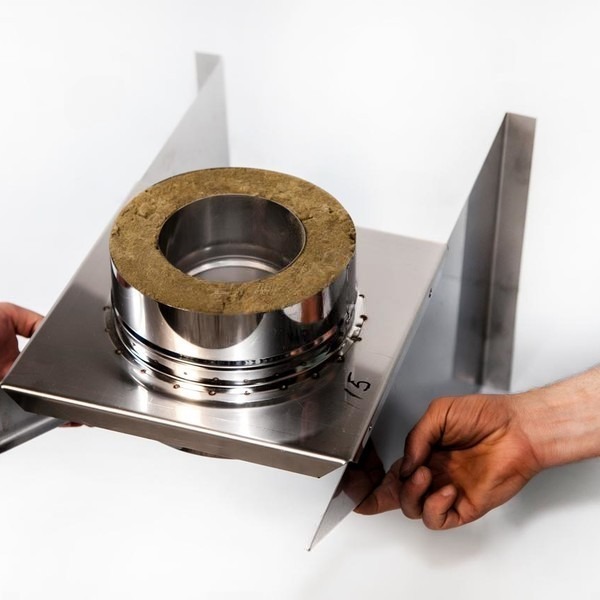

4.Высота трубы дымохода подбирается по правилу 1/5 — на 1 метр горизонтального участка трубы устанавливается 5 метров вертикального. Для крепления дымовой трубы используются монтажные площадки и опоры, шаг установки — 2 метра.
