Дымоходы для твердотопливных котлов

При выборе системы промышленного отопления ключевыми факторами становятся финансовые возможности заказчика и наличие определенных видов топлива. Зачастую благодаря доступности предпочтение отдают котлам, которые работают на твердом топливе. То есть они генерируют тепло в результате сгорания древесины, пеллет, угля, брикетов или древесных опилок.

Функция дымохода, подключенного к твердотопливному котлу, заключается в безопасном удалении продуктов сгорания, чтобы не допустить их попадания внутрь помещения. Эффективность этого процесса напрямую зависит от силы тяги, которая, в свою очередь, определяется качеством используемых компонентов и конструкцией самого дымохода. Если не уделить должного внимания подбору и монтажу дымоходного канала, это не только снижает КПД отопительного оборудования, но и создает серьезную угрозу для людей и окружающей среды. Использование неподходящих труб, например, с недостаточным диаметром или шероховатой внутренней поверхностью, может привести к накоплению сажи, перегреву системы и выбросу опасных химических веществ.

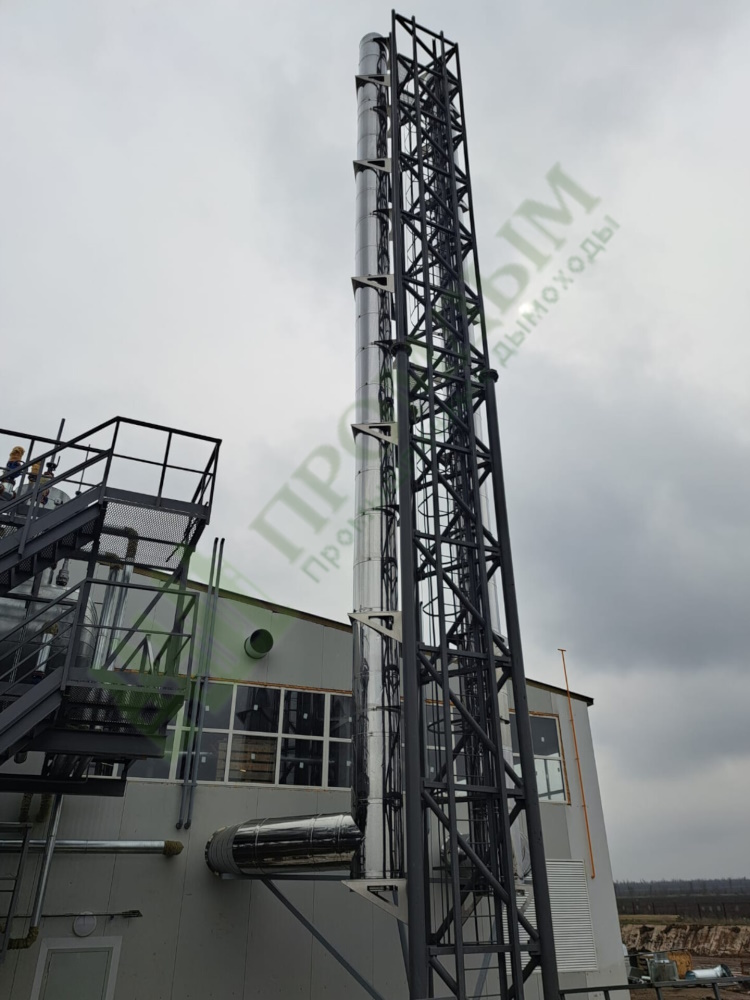

Изготовление дымоходов для твердотопливных котлов

Наша компания производит сборные металлические дымоходы для котлов, работающих на твердом топливе. При необходимости мы подберем все нужные дополнительные компоненты: проходки кровли, теплоизоляцию, элементы для изменения направления дымохода, соединительные детали, крепеж, заслонки и разветвители.

Для изготовления дымохода применяется современное оборудование из Германии. Благодаря этому мы имеем возможность изготавливать заказы в короткие сроки и гарантировать высокое качество своих изделий. Так, станок KERN создает безупречно ровные сварные швы, плазменный резчик SIEMENS разрезает листы металла с точностью до 0,01 мм.

В совокупности с высокой квалификацией персонала это позволяет нам оперативно выполнять заказы любого объема, поддерживая требуемый уровень качества. Средний срок исполнения заявки – от 3 часов до 4 дней, исходя из особенностей и сложности конструкции дымохода.

Материалы, используемые для дымоходов

При создании дымоходных систем для котлов применяются различные материалы и конструкции:

• В качестве основы используются листы как из оцинкованной, так и из нержавеющей стали различных марок, чаще всего это AISI 409, 304, 321, 316 и 310.
• Толщина стальных листов меняется в диапазоне от 0,5 мм до 2 мм, включая варианты 0,8 мм, 1 мм и 1,5 мм.
• Для теплоизоляции подходят материалы различной толщины: 25 мм, 50 мм и 100 мм.
• Конструкция дымохода представляет собой трехслойную систему: внешний стальной кожух, слой теплоизоляции и внутренняя стальная труба.

В чем преимущества стальных дымоходов для твердотопливных котлов

Современные металлические дымоходы по сравнению с традиционными кирпичными аналогами выделяются несколькими особенностями, что делает их востребованными:

• Простота производства и установки. Изготовление и монтаж металлических систем значительно проще и быстрее, чем кирпичных.
• Повышенная эффективность отопления. Благодаря более качественному дымоотведению, металлические дымоходы способствуют полному сгоранию топлива и, как следствие, повышению КПД отопительной системы.
• Незначительная нагрузка на фундамент. Металлические конструкции имеют меньший вес, чем кирпичные, поэтому в процессе их установки не нужно дополнительно усиливать основание здания.
• Механическая прочность и ветроустойчивость. Стальные дымоходы устойчивые к механическим воздействиям, в том числе они выдерживают сильные порывы ветра.
• Долговечность и коррозионная стойкость. Благодаря применению специальных материалов и покрытий современные металлические дымоходы не подвергаются негативному влиянию атмосферных осадков и коррозии, соответственно, они служат дольше.
• Оптимальная аэродинамика. За счет круглой формы и гладкой внутренней поверхности металлических труб обеспечивается беспрепятственный отвод продуктов сгорания.

Особенности и конструкция сэндвич-дымохода

Дымоходы типа «сэндвич» представляют собой модульную систему, состоящую из секций длиной 0,5-1 метр. Каждая секция сформирована из двух концентрично расположенных труб, между которыми прокладывается прослойка термоизоляционного материала.

Преимущества такой конструкции заключаются в следующем:

• За счет многослойности достигается повышенная пожаробезопасность, одновременно улучшаются свойства теплоизоляции дымового канала, что сокращает вероятность образования конденсата.
• Высокая устойчивость к коррозионным процессам.
• Невосприимчивость к воздействию агрессивных химических соединений, возникающих при сгорании топлива.
• Быстрый и простой монтаж.
• Повышенная надежность, а также длительный срок службы.
• Соответствие заявленным техническим характеристикам и требованиям ГОСТ.

Такие дымоходные системы универсальные и подходят для зданий из любых материалов. Они отличаются удобством эксплуатации и совместимы с различными отопительными приборами.

Строение дымохода для твердотопливного промышленного котла

Сэндвич-дымоходы из нержавеющей стали, которые применяются совместно с твердотопливными котлами, обычно состоят из следующих элементов:

• Крепежный хомут – отвечает за прочное и надежное закрепление элементов дымохода.
• Дымоходные трубы – модули круглой или овальной формы, герметично соединенные для формирования дымового канала.
• Регулируемый кронштейн – фиксирует дымоходную систему к стенам или другим несущим конструкциям здания.
• Отвод 90° (тройник) – позволяет изменить направление дымохода под прямым углом, также нередко используется для очистки системы.
• Торцевая крышка – герметично закрывает теплоизоляцию нижнего модуля или неиспользуемый отвод тройника.
• Противопожарная защита (экран) – нужна для выполнения требований пожарной безопасности, поскольку защищает стены и потолок от возгорания.
• Сборник конденсата – резервуар, расположенный в нижней части системы перед котлом, собирает скапливающуюся влагу.
• Опорная платформа – несет вес всей конструкции дымохода, равномерно распределяя нагрузку на несущие элементы здания.
• Вертикальный фиксатор (консоль) – надежно удерживает трубы в вертикальном положении.
• Регулятор тяги (шибер) – контролирует интенсивность горения, управляет потоком воздуха и предотвращает потери тепла.
• Лючок для обслуживания (ревизионное отверстие) – расположен над сборником конденсата для удобного слива скопившейся жидкости.
• Угловой элемент с теплоизоляцией (сэндвич-колено) – создает необходимый уклон дымохода в сложных архитектурных условиях.
• Переходник (адаптер) – соединяет дымоходную систему с отопительным прибором.
• Оголовок (конус) – завершающий элемент дымоходного канала.

Конкретный состав элементов может изменяться в зависимости от выбранного способа монтажа: через крышу (с проходом через потолок и чердак) или через стену с последующим вертикальным подъемом вдоль фасада здания.

Пример комплектующих дымохода для твердотопливного котла
